| キーレスエントリーシステム |
|

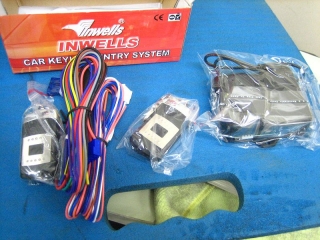

今回は某ヤフオクで購入した￥2000以下の物です。 しかし、アンサーバックは付いてるわ、サイレン信号も付いてるわ、トランクあける機能はあるわで、とてもお買い得！ |
|

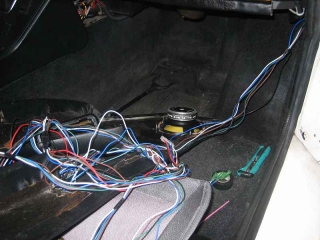

配線はこのようにごちゃごちゃいっぱいです。今回は集中ドアロックも一緒に装着してますので、配線の本数が沢山に・・・ |
|

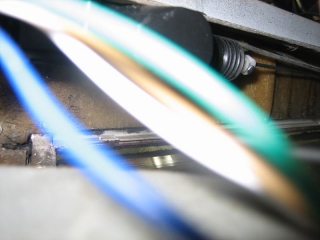

室内からドアへ通すのはパワーウィンドウや、スピーカーの線が行ってる穴から通します。 ボディにパイプが刺さってますので、思いのほか通し易い？？ しかし、本数が多かったため通りません。仕方がないので、配線の皮膜を削って薄くして、なんとか通しました。 |
|

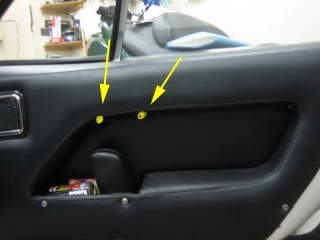

アクチュエータの固定は矢印のあたり2箇所に穴を開けてそこに固定します。 私の場合一つは内張りを止めてるネジと共用です。 |
|
位置としてはこんなもんでしょうか？？？ロッドを引っ掛ける関係で後ろ向きに付けます。 反対だとうまくロッドにかませることが困難でした。 |
|

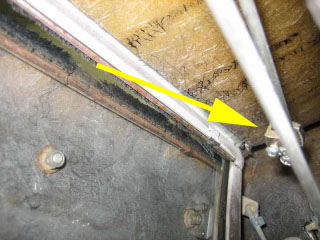

ロッドはこんな感じに固定します。 はっきり言ってどこの画像だか分かりにくいですね (^^;ゞ |
|

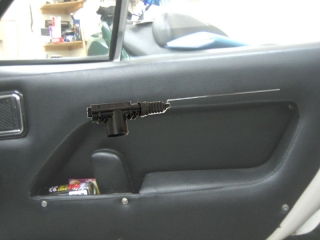

アクチュエーターも固定した画像です。ロッドはうまくよけるように、短く切って現物合わせで、曲げたりしましょう！！！ 基本はなるべく平行にです。 |
|

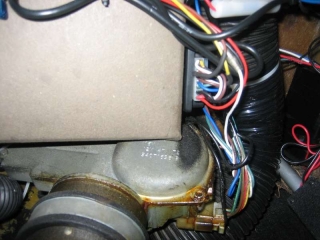

今回ユニットは、グローブボックスの後ろ側に両面テープで固定します。(固定といえるだろうか？？） |
|

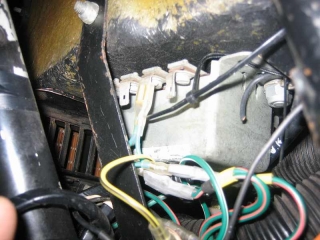

私のは北米仕様なので、運転席足元のでっかいリレーの配線にダイオードかまして結線してやると、アンサーバックが光ります。 この線は、ウィンカーのインジケータからリレーにボックスに刺さってる線に結線します。 その他サイレンも付けてますが、リレーが一個必要になります。画像は撮り忘れたので、割愛させていただきます。 |
| あとがき | ||
|
||
|
