ライト消し忘れブザー |
|
これまでに、2度ほどライトを消し忘れてバッテリー上げたことがあるので、それの予防です。 車庫で上げる分には構わないが出先だとどうしても人に頼らないといけなので、とりあえずライトの消し忘れをしないようにと、今回の施行。 |
|

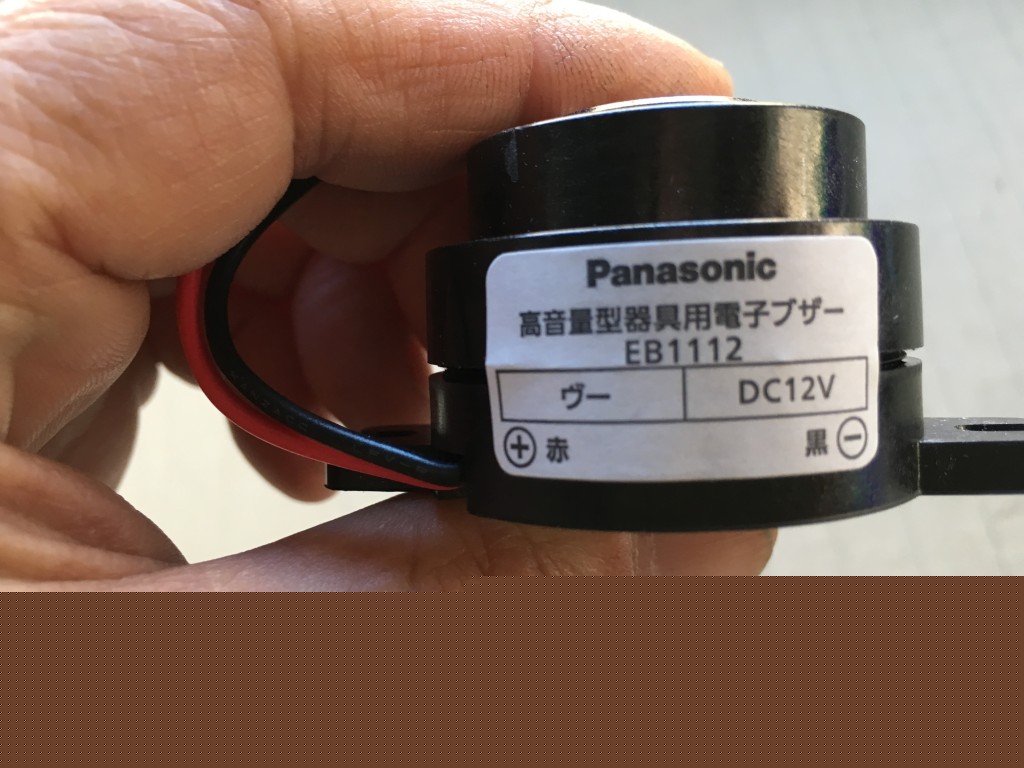

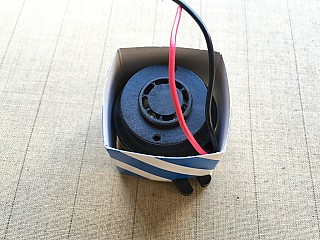

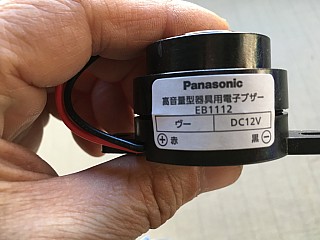

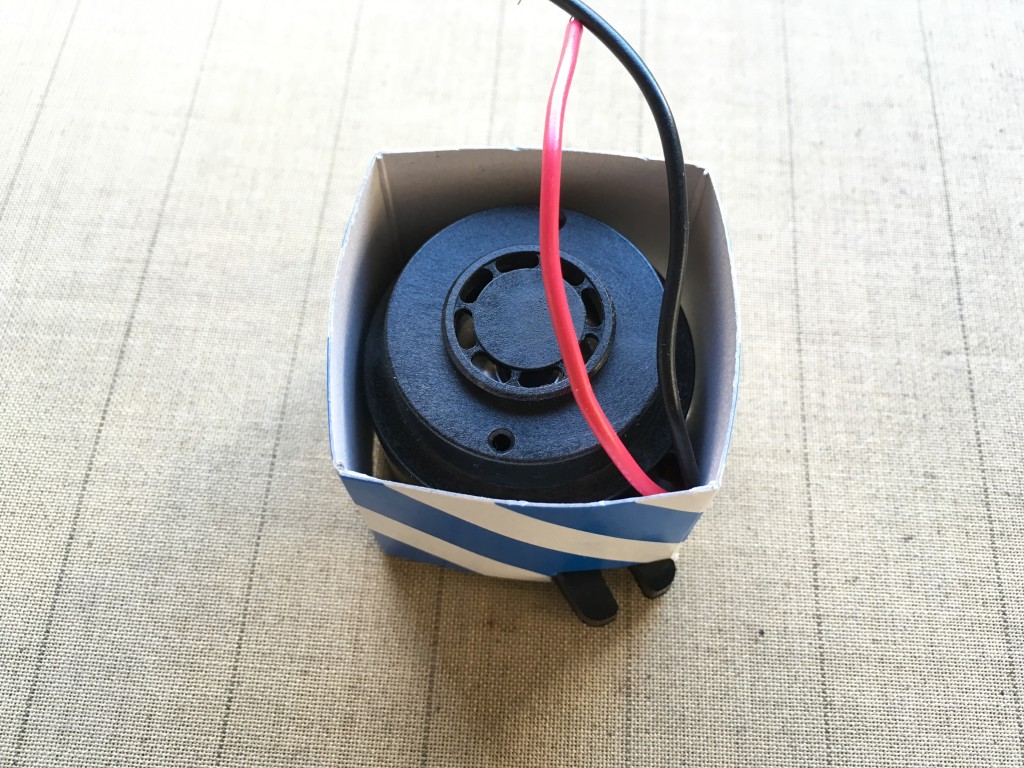

○の○ろうで、何か注文する時に、ついでに頼んだブザーです。基本12Vで作動する物ならばなんでも良いです。 新品買っても数百円なので・・・・・ ウに点々で「ヴーーーー」ってのが気に入りました。しかし、実際は「ピーーーー」に聞こえます・・・・ |
|

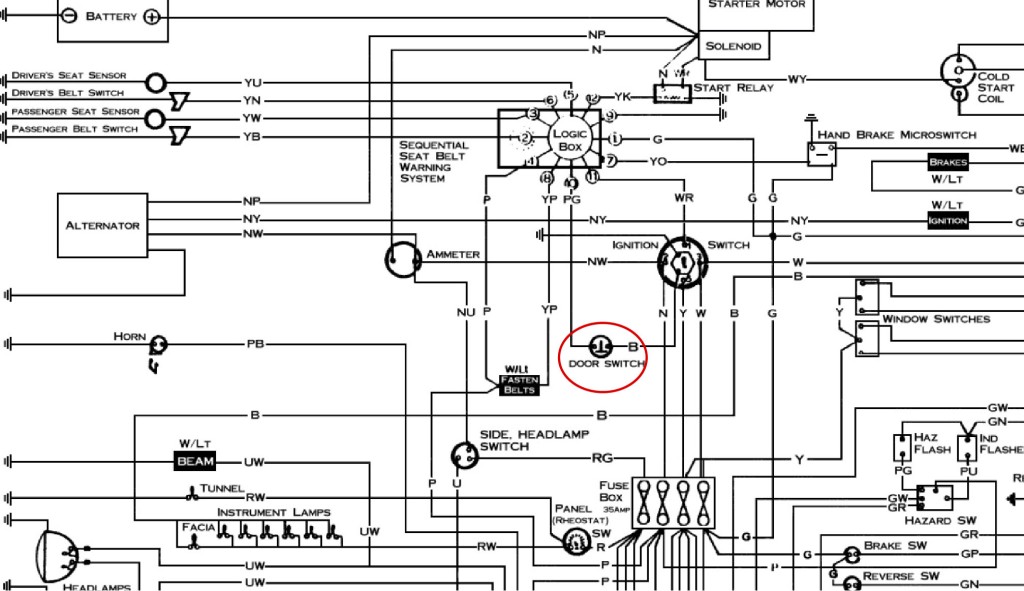

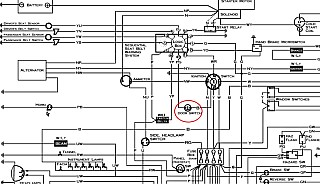

今回は、簡単な配線にする為に頭を凝らします。 僕の北米仕様には○で囲んだドアスイッチが付いております。ロジックコントロールは外してしまってあるので、使われてないこのスイッチを使うことにします。 |
|

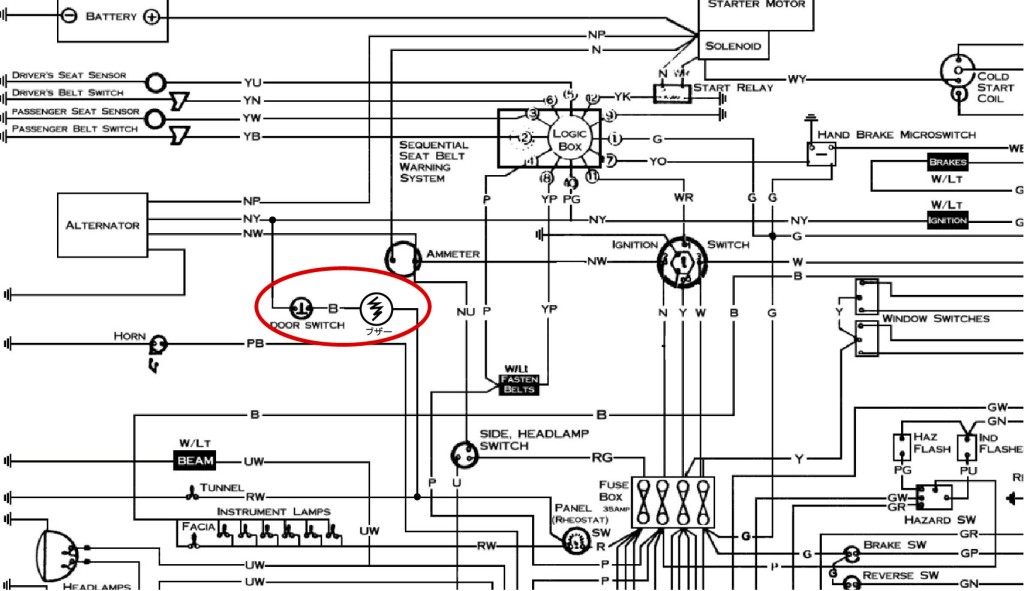

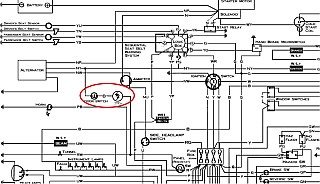

左図の様に配線するだけです。これで、エンジンの掛かってる間はブザーはなりません。エンジンが停止状態でドアを開けた時だけ、ライト消し忘れてるとブザーがなります。 簡単は回路をトランジスタ辺りで作ってもいけると思いますが、兎に角簡単にしたかったので。 |
|

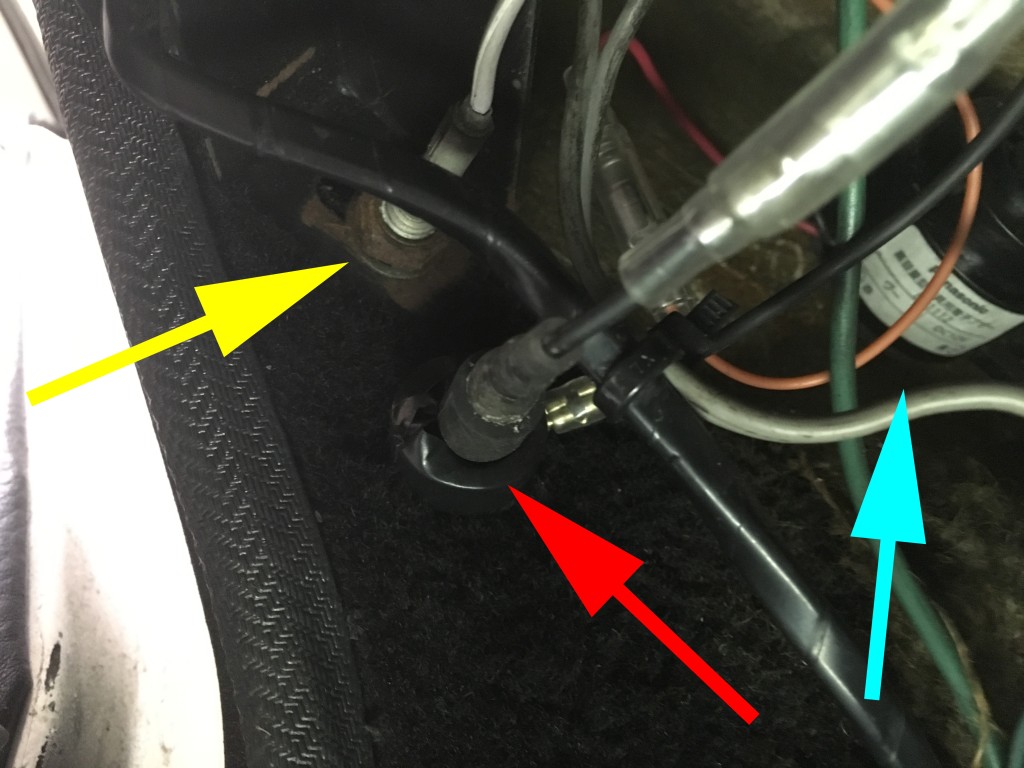

左図がスイッチ部分の画像です。黄色の矢印はカーテシランプ用、水色の矢印はブザー(両面テープで固定)、赤い矢印がロジックコントロール用のドアスイッチです。 カーテシランプ用は、ネジ部分がアースに落ちてますが、ロジックコントロール用のは独立したスイッチになっています。なので、出来るこの配線なのです。FRPのボディじゃなきゃありえない配線かな??(笑) |
