フロント周りの電気引きなおし

ヨーロッパはいかんせん、ヒューズ&リレーが少なすぎます。それを、克服(?)するために、今回はフロント周りに関する電気にヒューズとリレーの追加です。

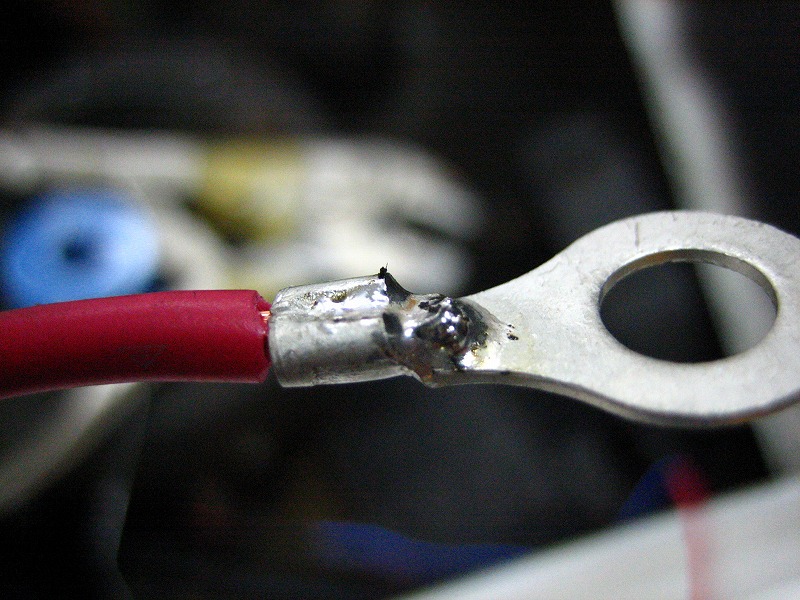

まずは、少しでもロスをなくす為に、端子と言う端子に半田を流し込みます。
これを行う事で、接触不良を防ぐと共に強度も上がり、安心感倍増です。仕事じゃここまでしないだろうなぁ〜〜(笑)

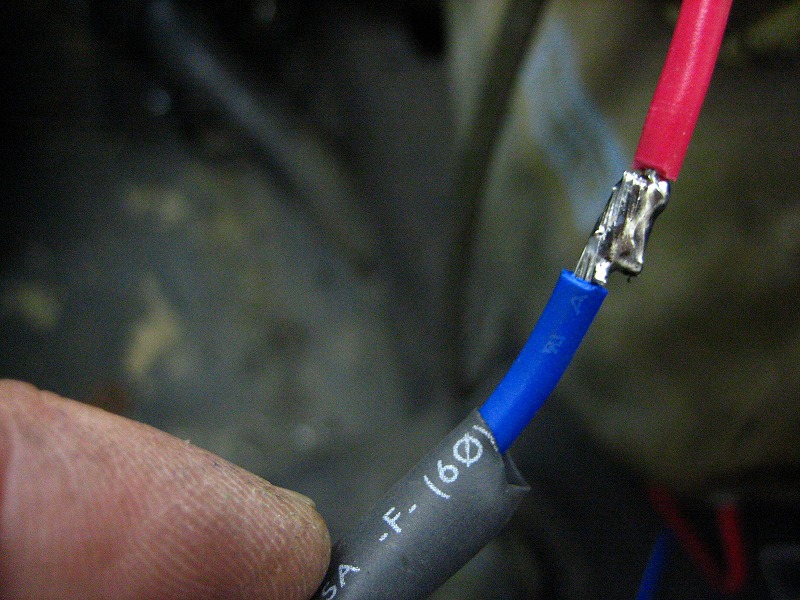

何気なく繋いである所も、外す必要がないであろう所は半田で結線しておきます。

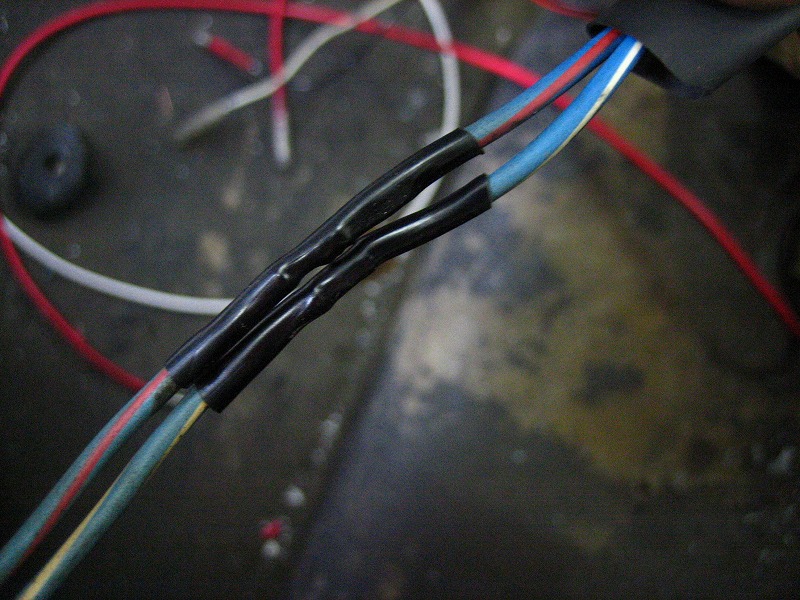

その後伸縮チューブです。見た目もきれいですし!

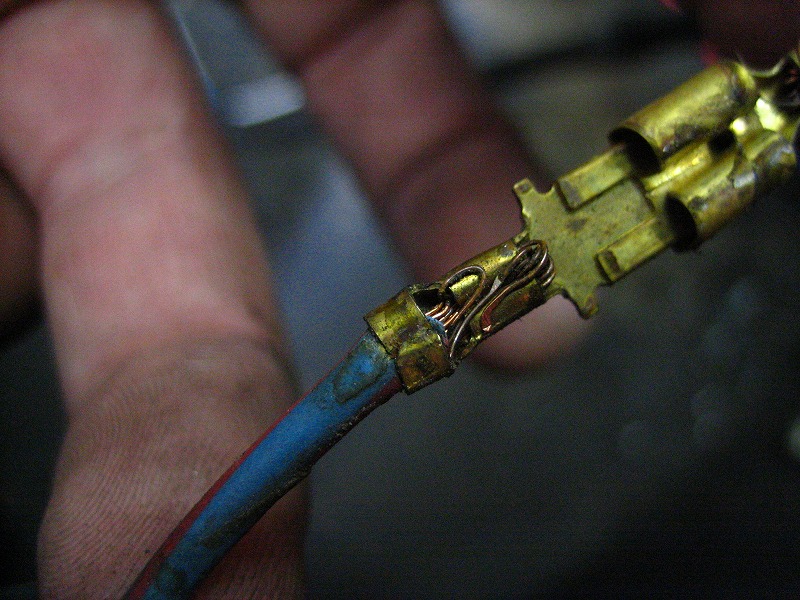

細かくチェックしていくと、このつぶし方はないよなぁ・・・
圧着ペンチを使わずに、ラジペンか何かで、つぶしたのかなぁ??
っと言うことで、こー言うところはみんな半田で結線!
暇がなければ出来ないような事ですが・・・・ (^^;ゞ

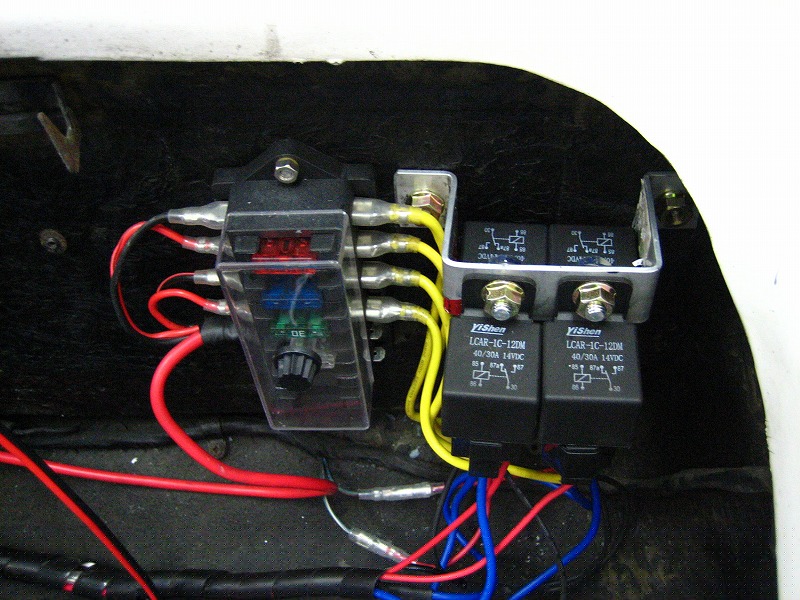

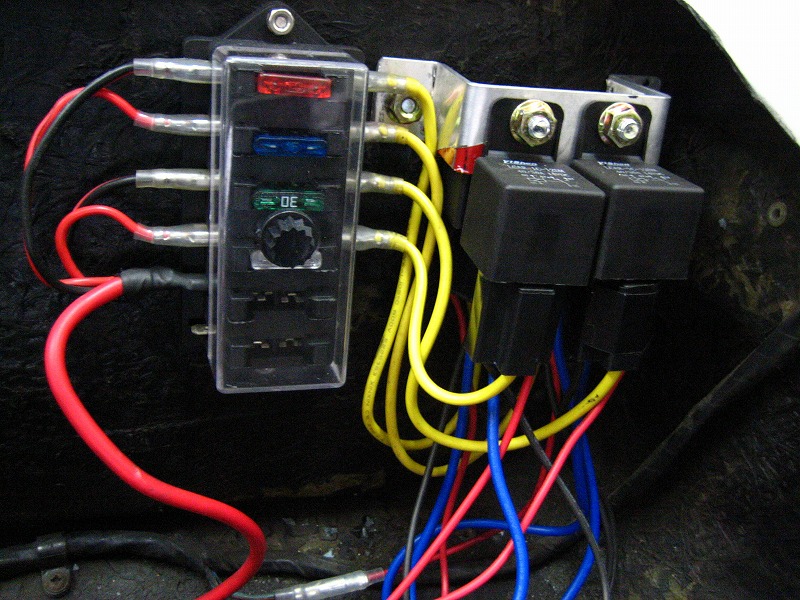

そして、今回はリレーとヒューズを4個ずつ追加です。
ヒューズボックスは残りが2つあるので、後ほど使用することになります。
今回のリレー&ヒューズは

ヘッドランプLOW
ヘッドランプHI
ラジエターファン
ブロアファン

以上の4つです。

ちなみにエンジンルームから12Vのプラスとアースをぶっとい線で引いてあります。フロント周りはアースが弱いので、2本ちゃんと引きましょう!

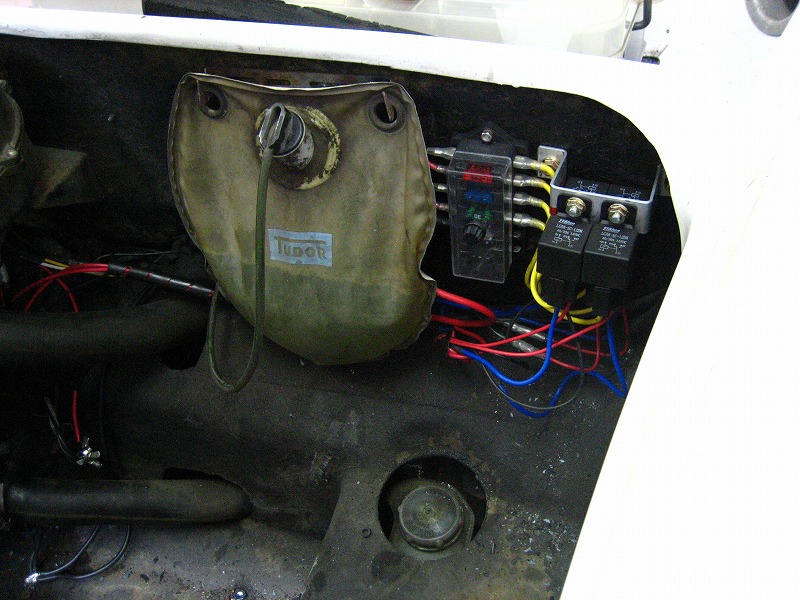

ウォッシャー袋を取り付けて完成!!!

ちなみに、ファンのみ、アースがスイッチとなります。
室内にも手動のON/OFFと、サーモスイッチで駆動されてます。
サーモスイッチは新設です。

あとがき
これを、やることで室内の中に大電流が流れる割合が減るので、安心感が違います。それぞれのパーツにもしっかり電気が供給されるので、動きが良いはずです。
ヘッドランプは、すばやく点灯するようになりました(笑)
