やはり、ヨーロッパにはガチャコンラジオだぜ！！

オーディオダウングレード化

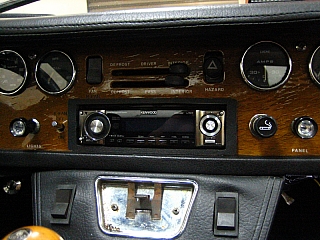

まず、はじめてに付けてたのは前の車からの使いまわしで、ケンウッドの上級機種！！（当時は）

まぁ、不便は感じておりませんでしたが、なんとなく飽きてきた？

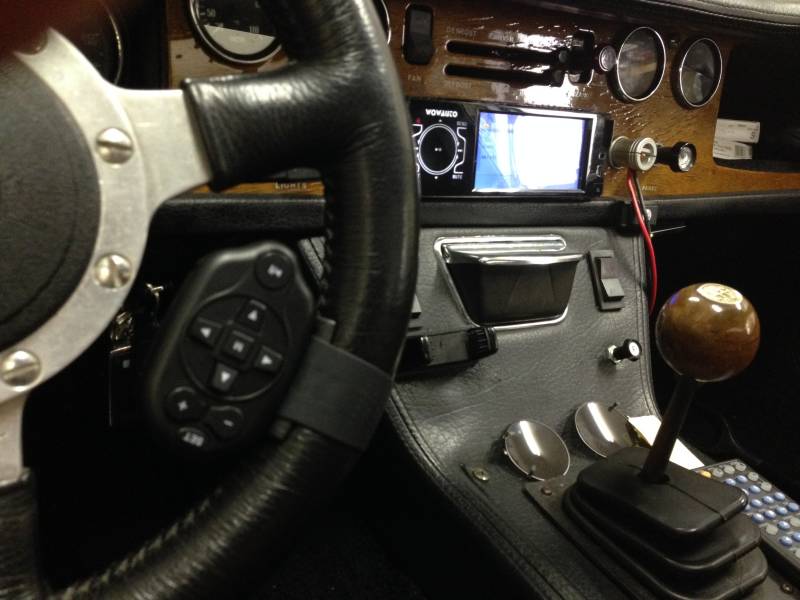

続いては、1DINサイズにして、ナビ、テレビ、DVDプレイヤーbluetoothでスマホ繋げ、バックカメラも装備。しかもステアリングリモコンで操作が可能！
しかし、iphoneの急成長でナビはiphone、音楽はbluetoothでiphone・・・・なんか、機能弄んでる・・・でも、なんとなく満足していましたが・・・・

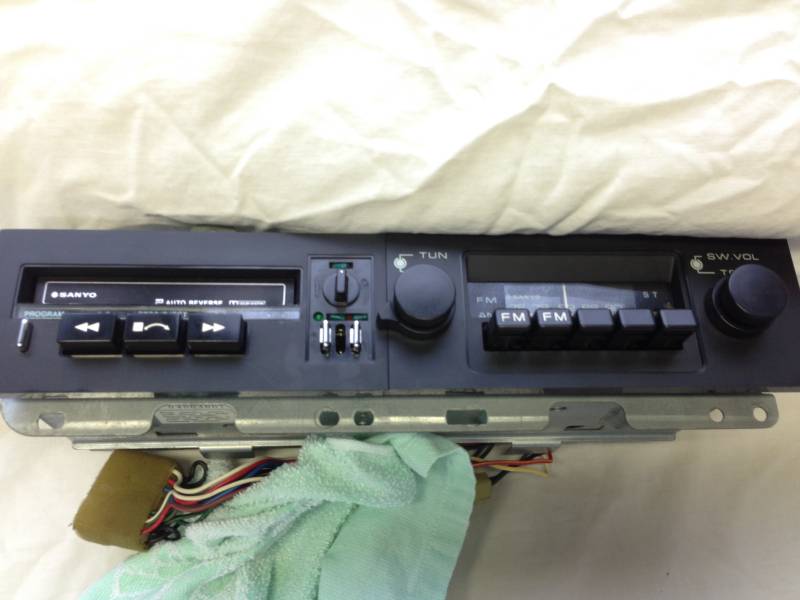

リサイクル屋さんで見つけてしまいました。。。新品同様で、ワンコイン・・・しかもソファーの下にじっと身を潜めていました。
車のパーツのリサイクル屋さんではないので、車部品は皆無です。
これは、神の思し召しだ・・・前から暖めていたプラン発動！！！
電源繋いだら、ラジオはもちろん、カセットもちゃんと動きました！

流石にカセットはほぼ使わないのでラジオだけ使うことにしました。合わせてみると1DINじゃないし・・・まぁ、収まりそうだと言う事で作業を始めましょう！

ラジオだけでは寂しいので、ラジオのアンプを利用してIPHONEを繋げられるように改造します！！！！

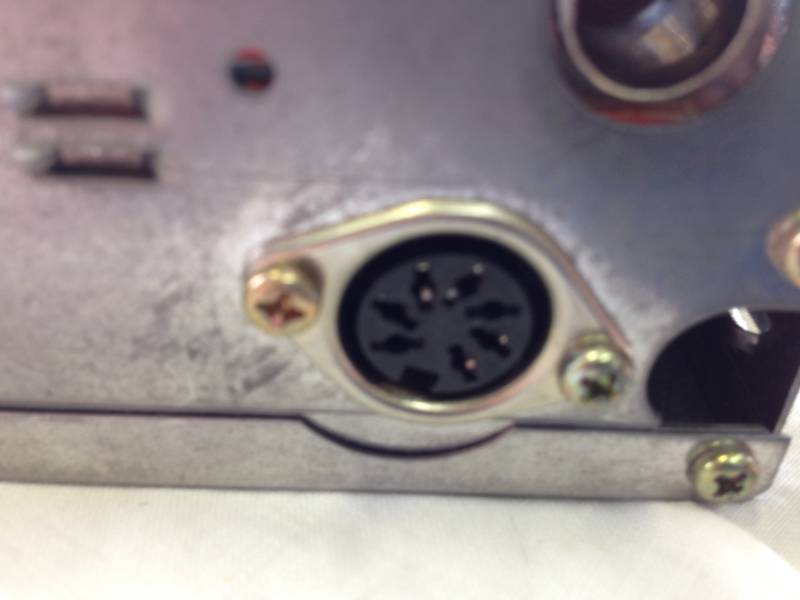

幸い、カセットが付いていたので、こお6pinのコネクターに切り替えと信号があるはず！！テスターなど使って必死に調べます！

6pinのうち3本が電源関係。カセットを入れると切り替わる配線がありました。

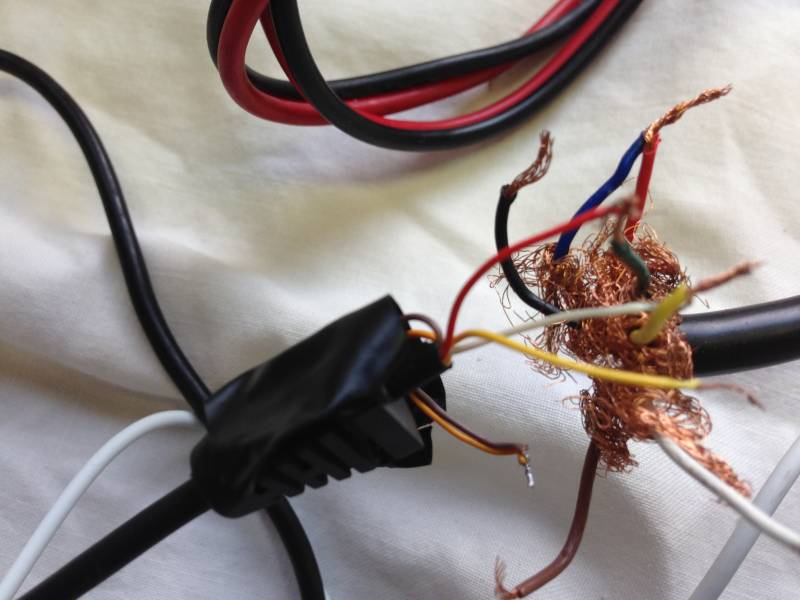

試しに、6pinのコードぶった切って、色々繋いで動作確認します。

なんとなく分かってきたぞ・・・・・

入力はRとLは各1本でアースは共通。今のみたいに4本ありましぇん・・・・

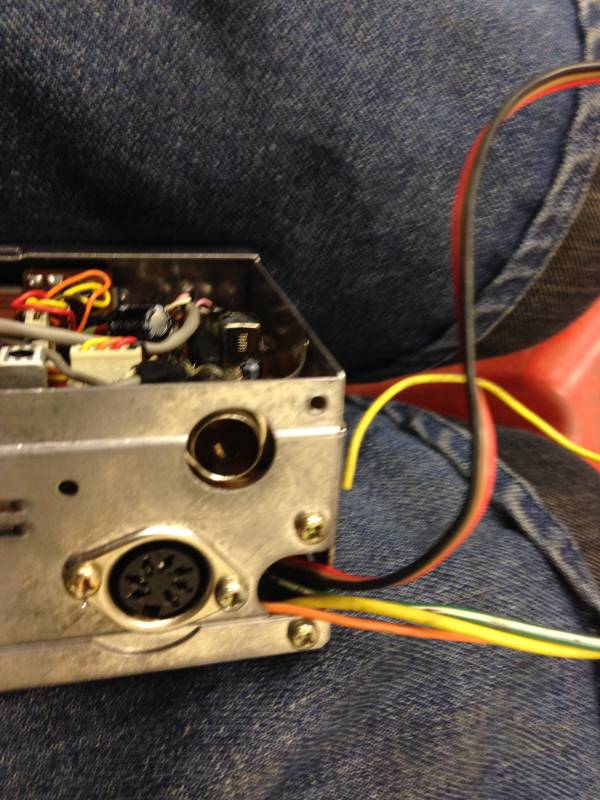

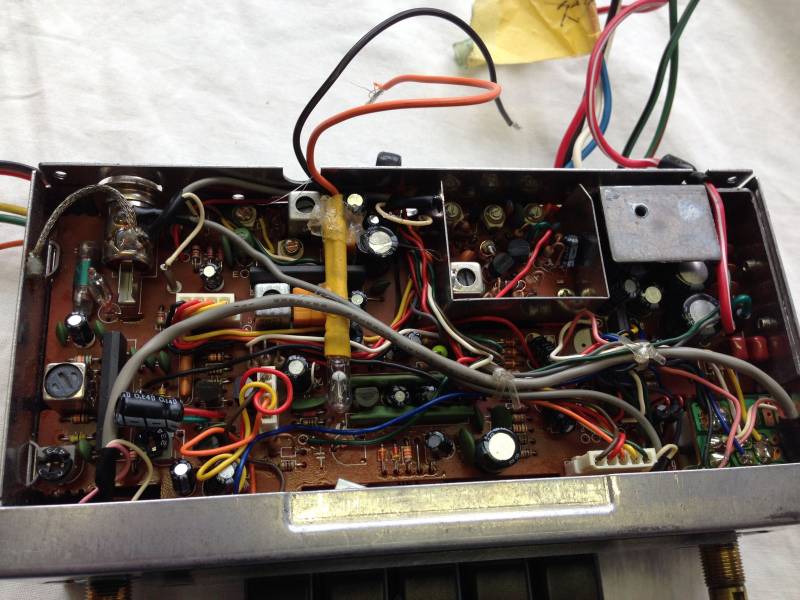

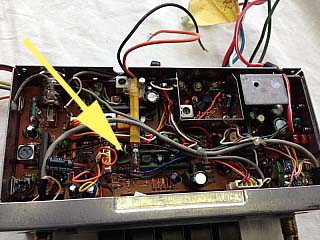

配線が分かったので、6pinコネクタは使わないで中の基盤から直接配線引いちゃいます。その方がスマートだから・・・

イルミが無いようなので適当に電球を一個追加しました。
LEDも試したのですが、そこだけ現代風になってしまうので、インジケーターの球を使用。

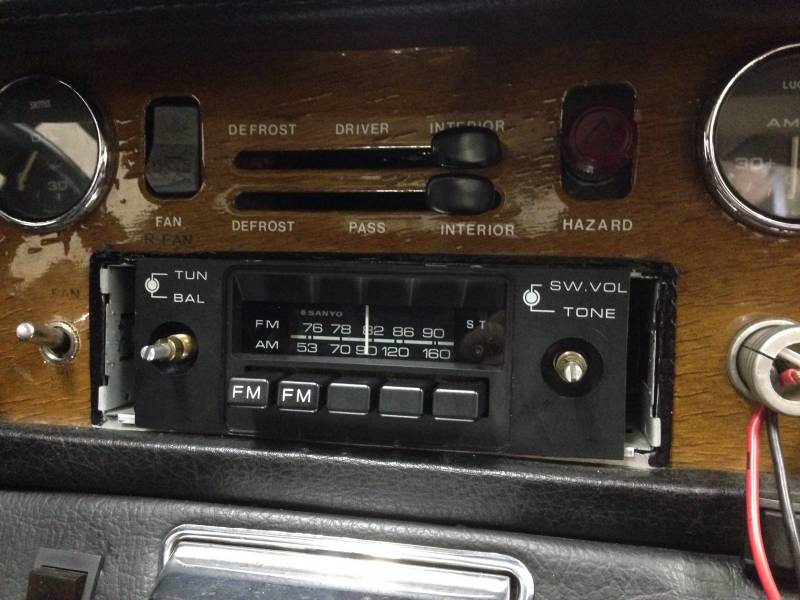

とりあえず、仮組です。右のボリュームの下にある小さなプッシュスイッチが、ラジオとLINE　IN　の切り替えボタンです。

今までオートアンテナだったのですが、伸ばしきらなくてもラジオは受信するので、そこらへんに転がっていたシーソースイッチでアンテナは操作します。（僕の車は電動アンテナなんです (^^;ゞ）

そのボタンの下にはミニステレオジャックを装備！！
どんな誰の機器でも繋げるようにしました。
それを一緒に押し込むと幅的に丁度良くなりました。

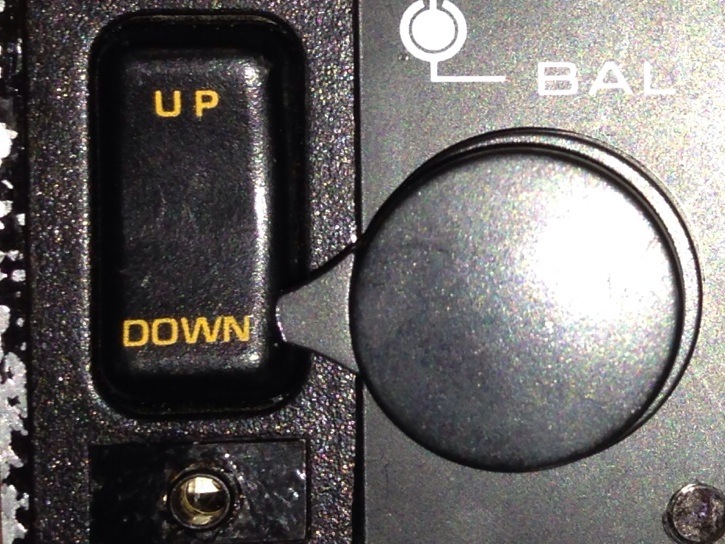

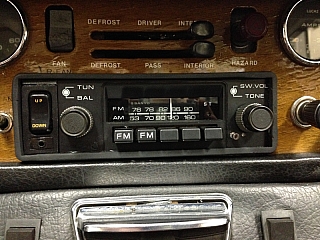

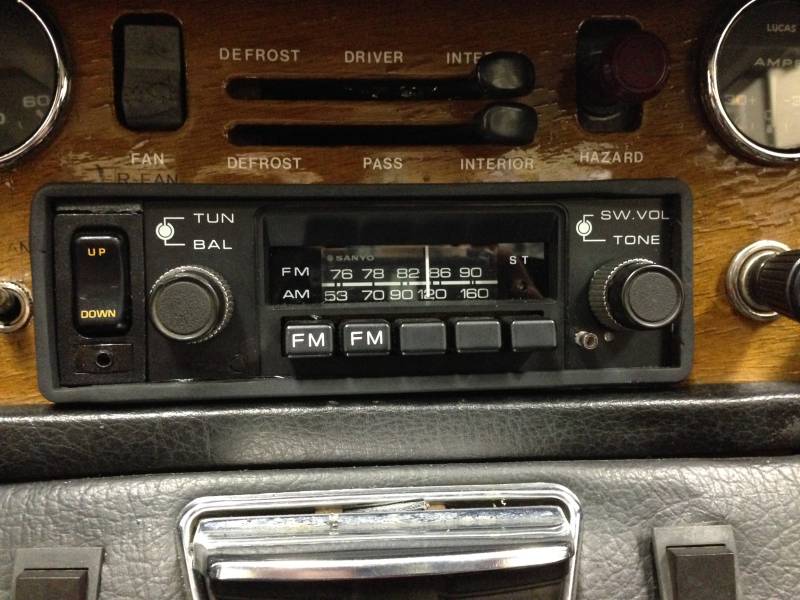

拡大図です。

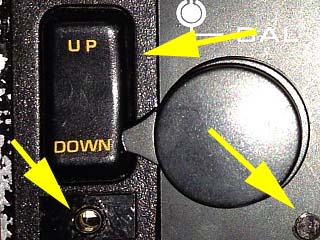

矢印の部分が、シーソースイッチ、左下がAUX、右側は切り替わったときの目印のLEDを埋め込んであります。

LED直だとまぶし過ぎたので黒く塗ってあります。

枠がないとおかしいので枠をつけようと思いましたが1DINじゃないので、手持ちの枠じゃ合いません。もちろん市販でも売ってません。

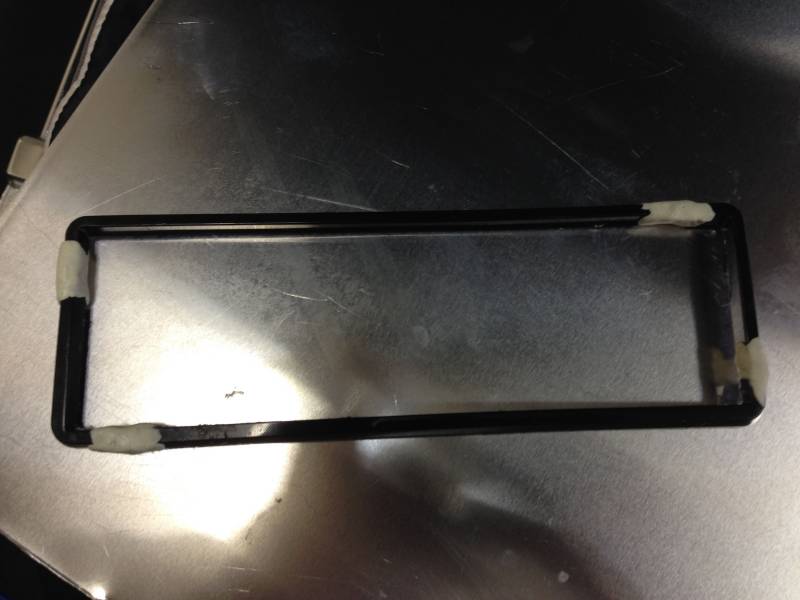

んじゃあ作ろう・・・・手持ちの枠を4等分に切断して、丁度いい大きさまで広げてアルミの骨組みで補強してパテで成型して色塗って作ります。
裏側も全然合いませんので、合うようにリューターで形を合わせて行きます。気の遠くなりそうな作業だ・・・・

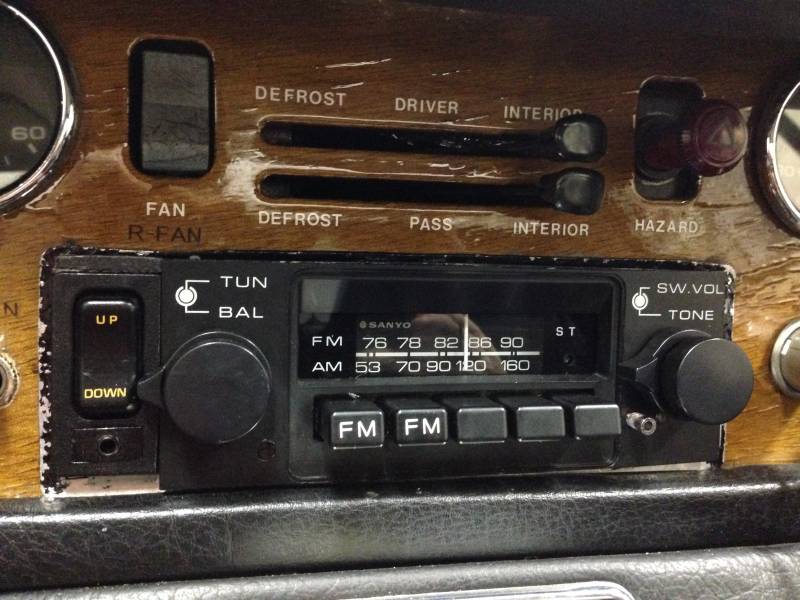

出来上がった枠がこちら、なかなかうまくいった！！！

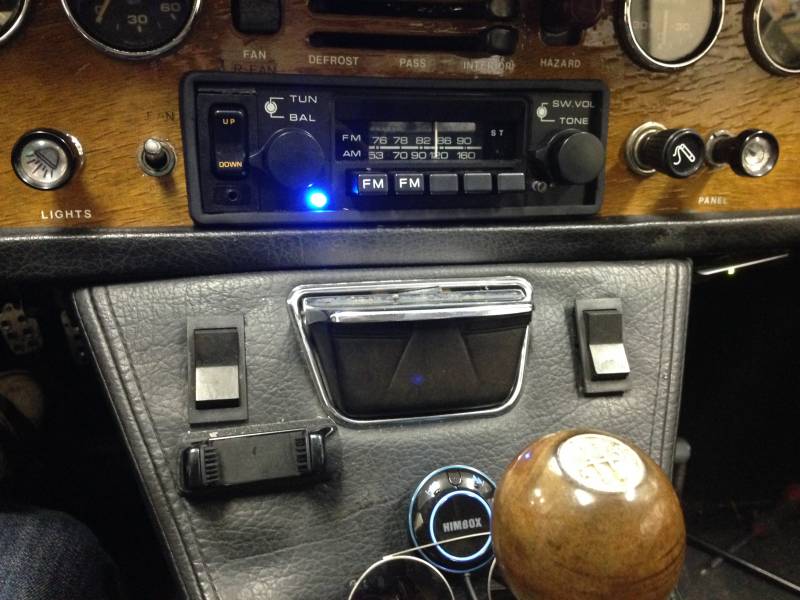

青く光ってるのが、AUXに切り替えた時です。

実は内緒で裏側にもミニプラグを刺せるように細工してあります。
有線で繋ぐのもいいけど、前のようにblutoothで繋ぐのさ！！！

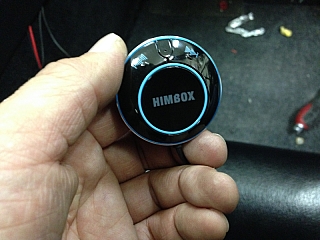

画像は、そう言う機器です。こいつを裏側のAUXに差し込んで後は電源入れば、iphoneと繋がってくれます！！！

しかし、ここでまた問題が・・・・問題山積みじゃん！

ノイズが凄い・・・うるさい曲なら聞けないレベルではないが、静かな曲だと、結構凄い・・・・グランドループって言うノイズです。
これを解決するために２つの方法を施行しました。

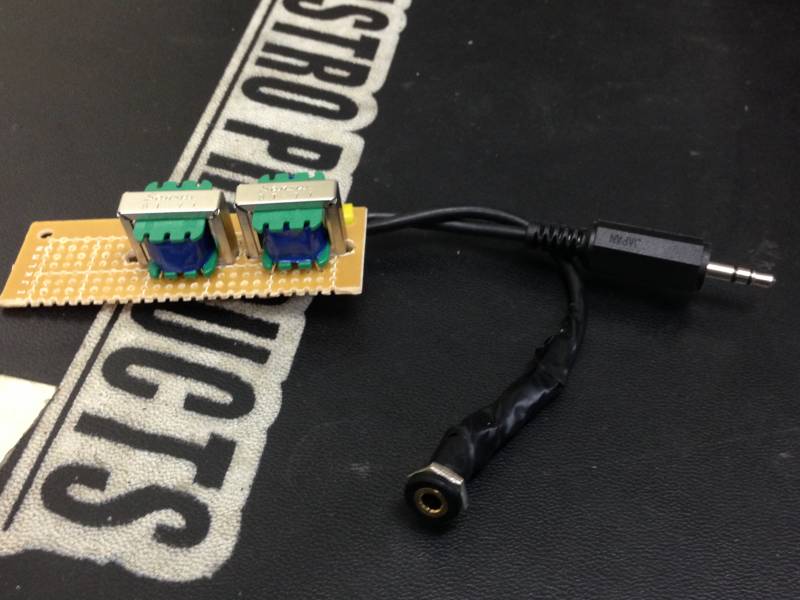

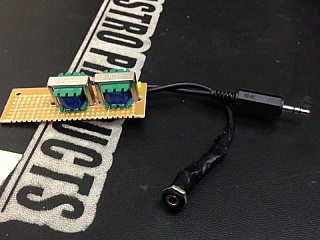

一つは画像のようなノイズフィルターを作りました。トランスを2個使ったフィルターは物凄く有効な手段す！！！！
もう一つはiphoneの充電とbluetooth機器の電源のアースを、ぶっといアースポイントまで持っていったら、ノイズ激変です！！
この2点でほぼグランドループのノイズはなくなりました。

しかし問題が発生！！！！！！！！！！

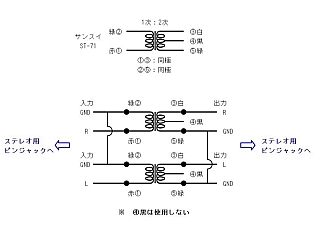

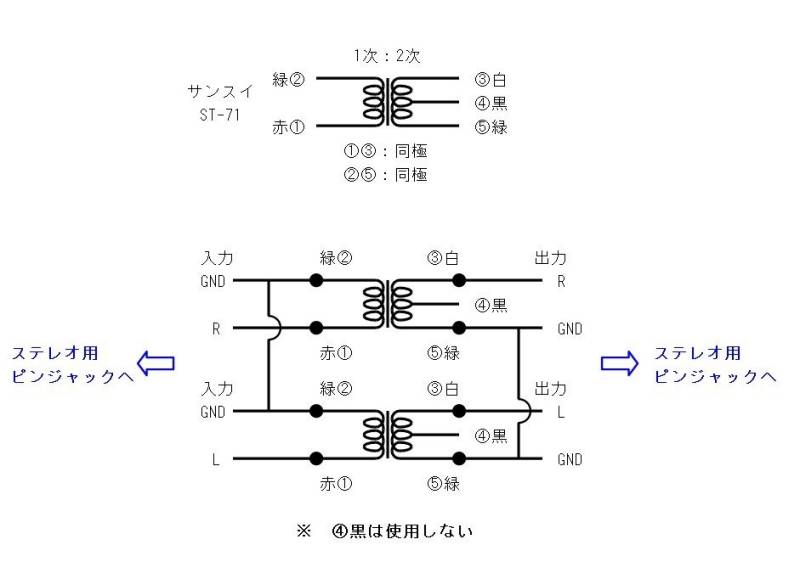

左図は、トランスをつかったフィルターの図です。

ここのHPを参考にさせてもらいました。

そして、もうひとつの問題は、エンジン掛けたら点火のノイズが。。。最強CDIのせいか？？？よく頭を凝らして考えてみると、自分の車は効率生かして抵抗のないプラグコードにしています。そこで、某静岡の方ご推薦の抵抗入りプラグに変えてみたところ、ぴたりと点火ノイズは消えました！！他の機器にもノイズはよろしくないのできっと良い効果があるはずだ！！！

モニターなくなっちゃったのでバックカメラが見れません・・・しかし！！iphoneがあるではないか！！！

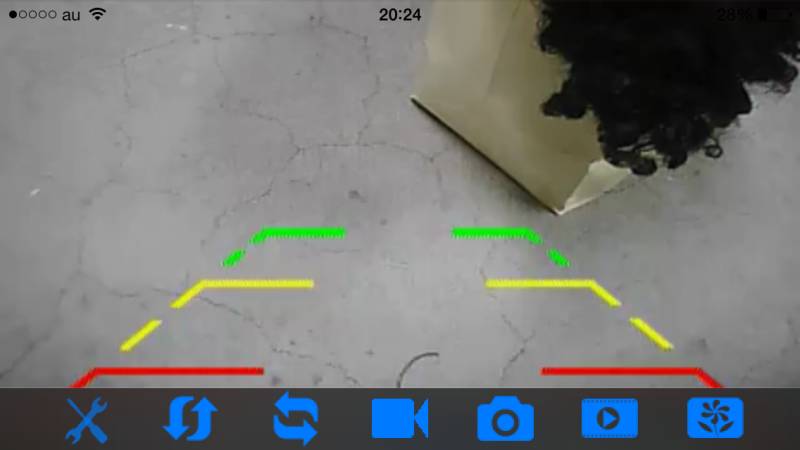

バックカメラの信号はWIFIで飛ばしてiphoneで受信して見れます！！アプリ起動という一手間はあるんですが・・・・

僕のヨーロッパは2種類のWｉｆｉ電波が飛び交う車です・・・・

これで、完成です！！！！

ラジオも聞けるしiphoneの中の音楽も、その他も聞ける！！
bluetoothでハンズフリーの電話も出来ます。

それと、ノブをちょこっと変えてみました。
この方が古さが出てよいかと・・・・

枠もばっちり決まってると自画自賛（笑）

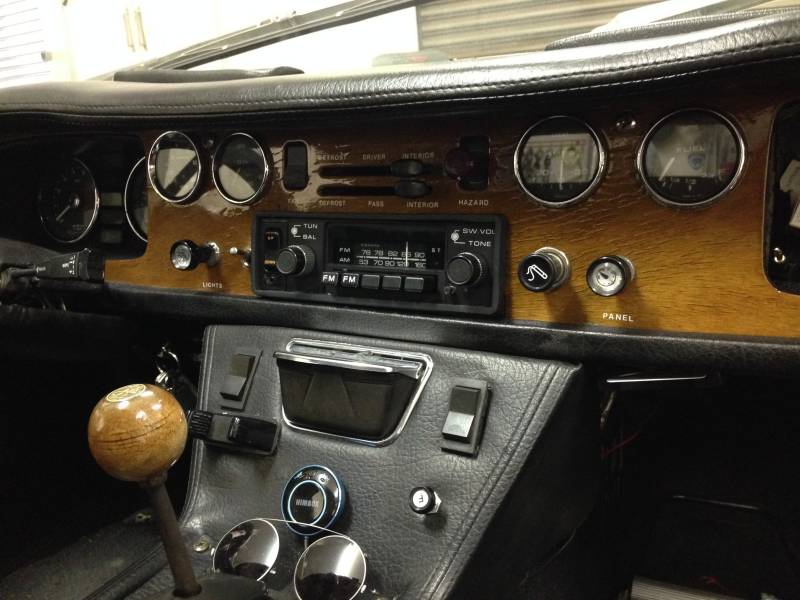

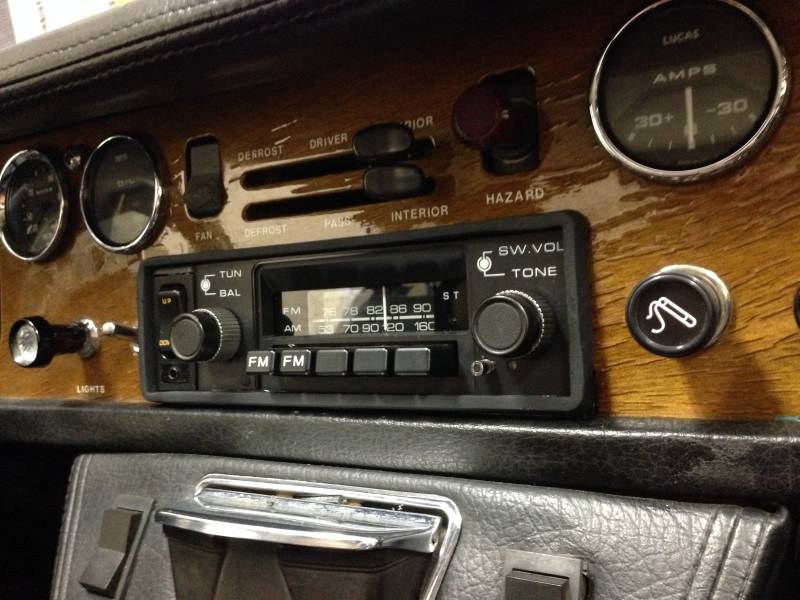

引き目で見るとこんな感じ。サングラスの上にあるのがbluetoothの操作ボタン。iphone自体で操作してもいいのだが、このボタンが結構使いやすいです。

磁石でくっついてるだけだし (^^;ゞ

オーディオ自体はダウングレードしましたが、使い勝手は前よりいい？？使える機能は前の最新鋭のオーディオと一緒っす！！
（使えると言うより使う機能？）

今回は満足！！！
