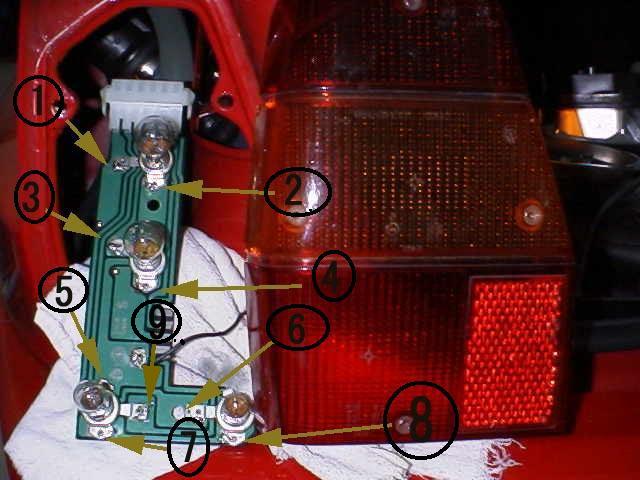

え～っとですね、①，②，③，④までは、なんの問題もないと判断してます。まず、ブレーキを踏むと⑨に電気が流れます。そうすると、⑤か⑦を通してブレーキランプは点灯します。 結論から言ってしまいますと、接触不良の元凶は⑤でした。え～っと⑤が接触不良になりますと⑨に流れた電気がバルブか通して⑦へ行きます。スモールのアースは⑤⇒⑦⇒⑧となっていますので⑤が接触不良だとスモールのアースも接触不良と言う事になります。しかし！バルブはほとんど抵抗がないので、⑨へ入った電気はそのまま⑨⇒⑦⇒⑧と行き、⑥はアースとしての役割をして、ブレーキを踏むとスモールが点いてしまうのです。その反対にスモールをスイッチをを入れると、⑥に１２ｖが流れアースは⑧⇒⑦⇒⑨が同じ理由でアースの役割をしてるわけです。 よって、スモール点灯時にブレーキを踏むと全てがプラスと言う事になり、どこも点灯しないというわけなんです！ こんな解説で分かりますでしょうか？ |
