リバースロック付きピロ式超クイック高さ可変式シフト


今回は何を思ったか、ずっと前に買ったジャンクのピロアッパーを使用してもっともっとクイック化と何を血迷ったか、リバースロックを付けて見てしまいました。高さも自由自在なので自分好みに出来ますです。

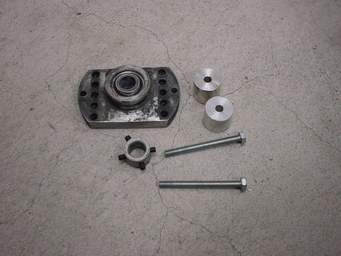

今回新たに用意した部品です。ピロアッパーのマウントは適当にカットしてあります。分厚いのでサンダーでがりがりっと・・・・・・・・・

ピロのセンター部分にはシフトに合ったサイズのカラーをすでに挿入済みです。

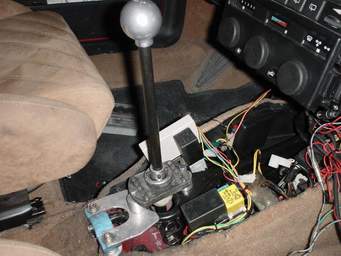

仮組した状態です。支点がかなり上の方になっちゃいますねぇ・・・・・・・丸い白い樹脂のボールは仮組後にのこでえっさほいさと取ってしまいました^^

下の部分にも上部と同じ位置稼動式スペーサーを入れてあります。

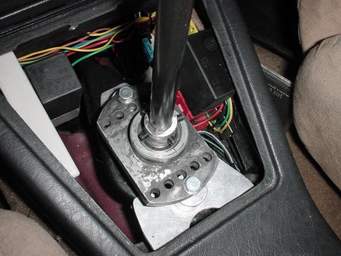

上部から見た図です。アルミの補強板はかなり利きます。

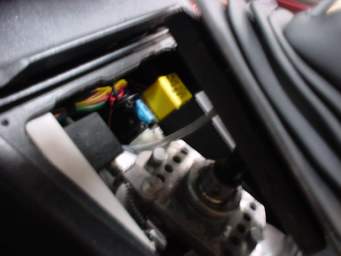

ぼけぼけですが、左図がリバースロック装置です、企業秘密なので、ぼかしてあります (^^;ゞ

ちなみにワイヤーは自転車のブレーキの物を使用しております。

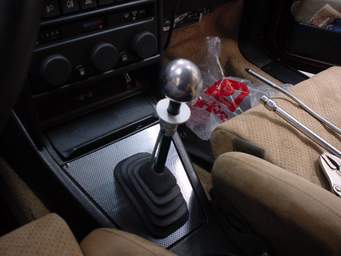

全部組み上げた状態です。一応ワークスの写真とにらめっこしてそれなりに作ってみました。

あとがき

今回、支点ピロ化には色々と理由が・・・・・ノーマルのジュラコンみたいな支点だとどうしてもクイック化に限界があります。後ろの方のマウント部分をかさ上げするので、ある程度上げるとコンソールと干渉してしまいます。シフト動かす度にゴカゴカって当たるのはどうも気持ちよろしくない・・・・・・・・・・
そこで後ろの支持部分は下げたままでクイック化と言うことで、ピロ化しました。かなりクイックです。。。。。。。リバースロックは乗っててなくてもいいかなぁ・・・・・・って思ったりもする・・・・・・余分な手間だ (^^;ゞ リバースロックの装置を作るのにかなり苦労したのだが。。。。。。はぁ・・・
クイック度ですが、可動スペーサーを動かせば自由自在です。

まぁ、クイックなダイレクト感といい、節度があって自分好みに仕上がりました!!\(^o^)/もちろんコンソールの干渉は皆無です。
