センターコンソールパネルスイッチ照明LED化


今回はあまりにも暗いスイッチの照明を何か判別出来るようにとLED化を施行してみました。

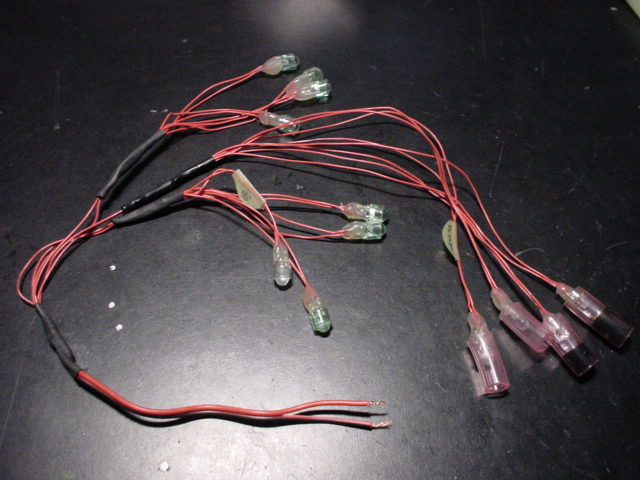

まずは最初にLEDを繋げる作業をいたします。一個当たりの必要電圧は3.5Vほどなので12Vにはと・・・・4個直列に繋いでちょうど良いかと・・・厳密に言ったら14V使用になってしまいますが、加電圧も良くないしオルタネータは14Vくらい出てるのでよろしいでしょう!

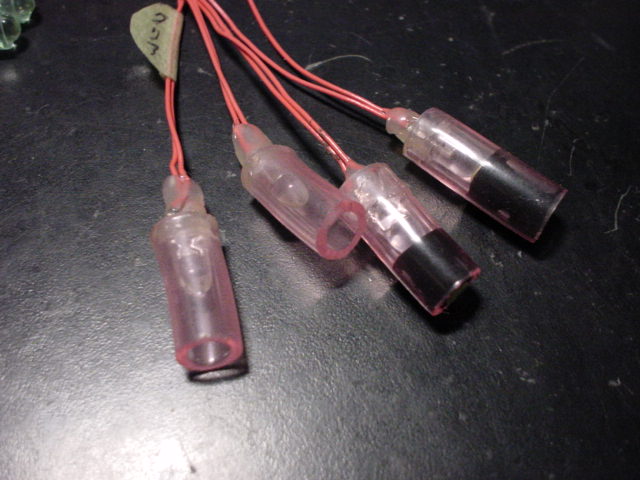

先端は差し込むだけで良いように加工しておきます。(これでボルトオン?)

そうそう抵抗を介した方が良いとも聞いたのですがめんどくさいし・・・・しかし、5φと携帯などに使ってるものと違って大きな物なので耐久性でも大丈夫でしょうっと言うことで・・・・・・

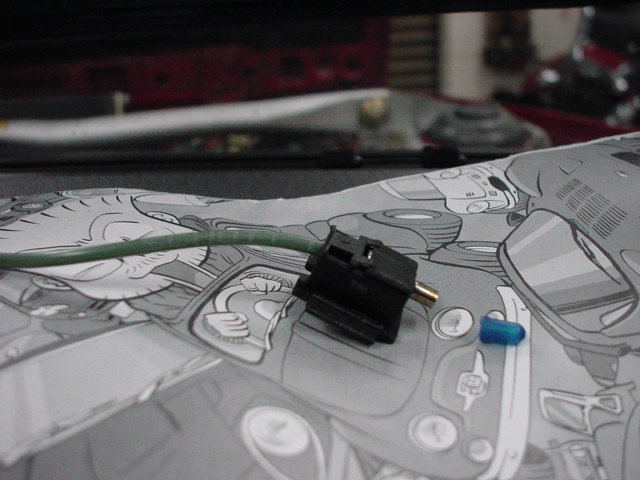

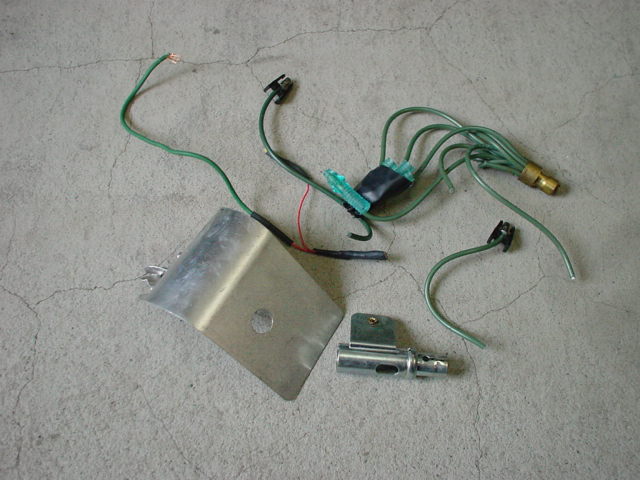

ノーマルの電球とそれのカバーと光ファイバーは使わないし邪魔なので潔く取ってしまいました。後悔されそうな方はやめた方がよろしいと・・・・・

ドリルでリベットこじって取ります。

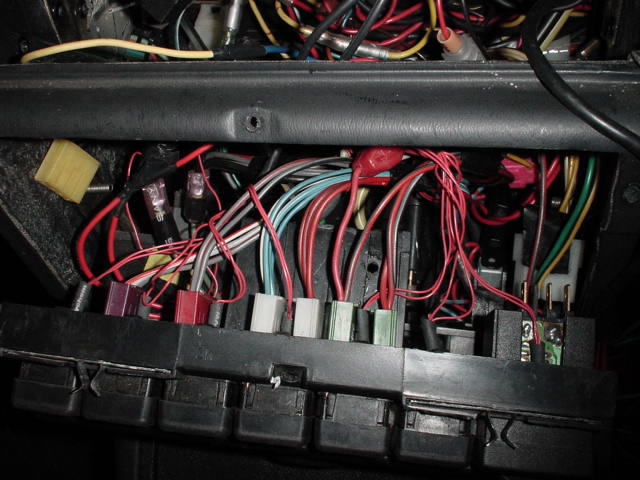

画像のような配線ごちゃごちゃいっぱいになってしまいました (^^;ゞ
★ここまでの作業して使ってましたが、なんとトラブル発生!!!LEDが一つ消え・・・二つ消え・・・・・
やはり抵抗がないからと言う結果にしました!\(^o^)/以下抵抗の説明↓

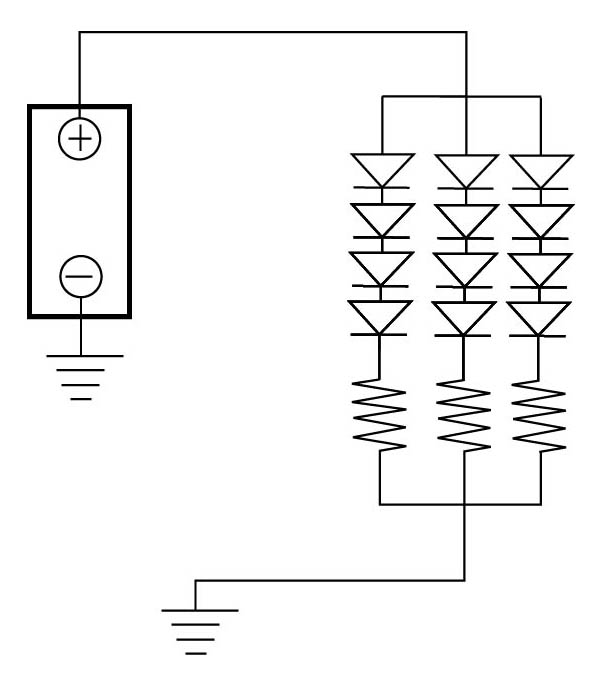

抵抗値の計算式にもとずき計算してみた所4つワンセットで考えますと100Ω強?参考までに書いておきますと
    (電源電圧(V)-順方向電圧(V))÷順方向電流(A)=抵抗値(Ω)となります。

これを自分の使おうとしている物に当てはめてみますと
    (12-3.5)÷0.08=106.25    よって106.25Ωが12V時に3.5Aを4つ直列にした時に必要な抵抗値になると思います。一応一定に12Vでなくオルタの電圧は12Vを越すときもあるので、ワングループごとに120Ωの抵抗を入れることにしました。

も一回コンソール外したついでですのでちょっと手抜きしていたエアコンスイッチ部と内規循環のボタンにもLEDを入れてやることにしました。

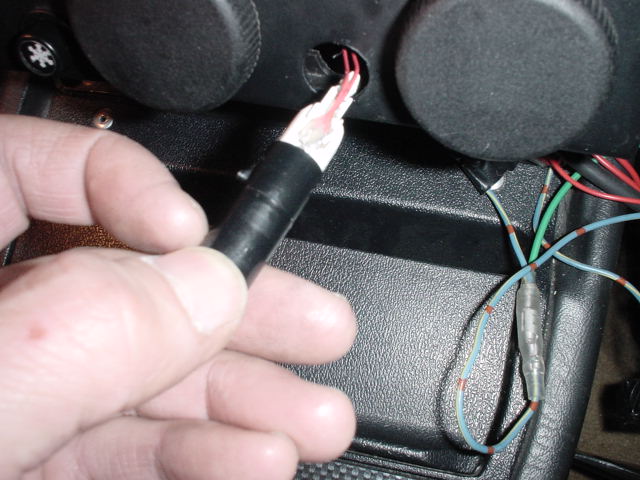

中側の光ファイバーを取るのがやけにめんどくさかったですが、その光ファイバー抜いた部分からLEDを差し込んでボタンをばらして中に差し込むだけです。直なのでやけに明るくなってしまうので適当にティッシュでもつめて明るさの調整をいたしました。

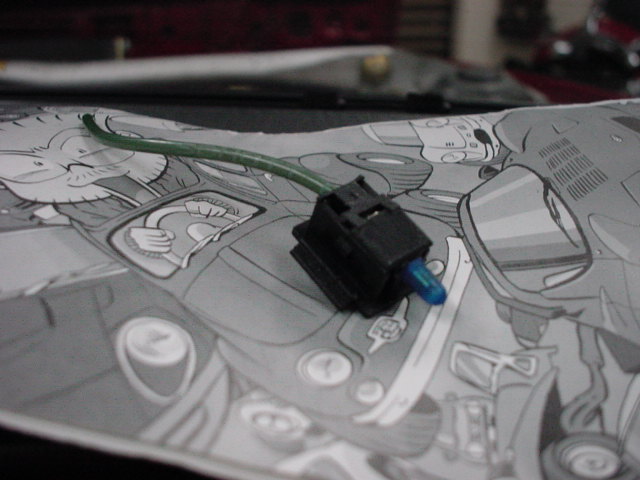

左の画像が内規循環&エアコンスイッチ部分の光ファイバー先端部分です。暗い上に青く見せるために青いゴムキャップなどが付いてました・・・・・・これじゃ明るいわけありませんよね・・・・・

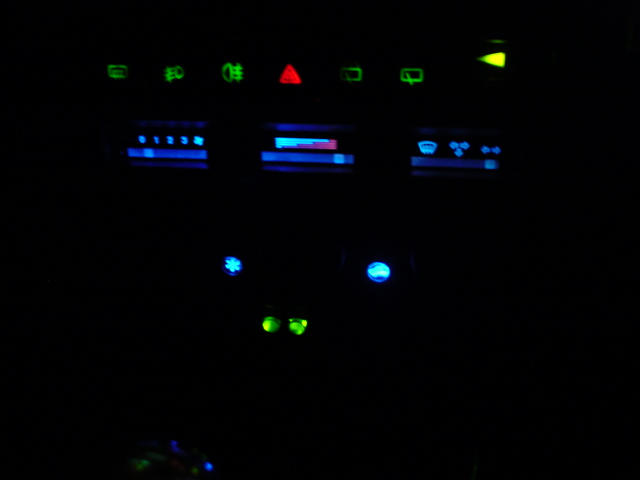

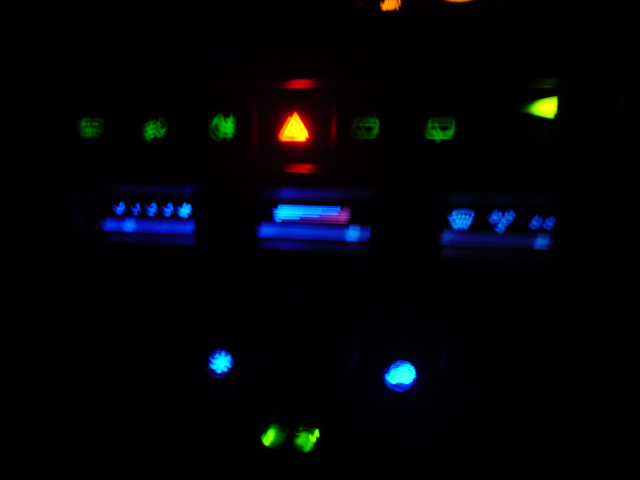

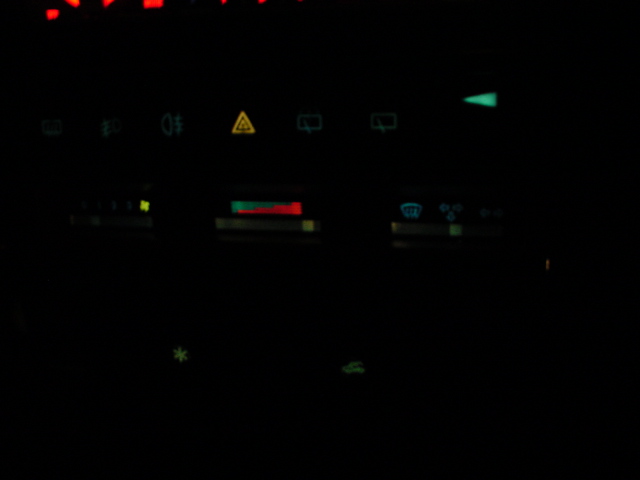

装着前と装着後の比較です。なんのスイッチかははっきりと分かると思うのですが・・・・・LEDなので色はお好み・・・暗いのでいまいちピントが合ってませんがご勘弁を・・・・

スイッチを押して光る感じはこちらで

これはおまけです・・・・・こちらもてらみさんのご好意に大いに甘えて塗ってみました。デルタのボンネットをモチーフに元も製作してあっただけに(うそです・・・・)出来栄えもなかなかかな?????



あとがき

今回一度失敗してしまったが、2回目は大丈夫だろう・・・・っと思います。4年前に抵抗ちゃんと入れてLEDを組み込んだ仕事用の車はいまだにピカピカ光ってます。
この作業を行いまして、夜でもなんのボタンかはっきりと認識出来るようになりました。今回ハザードは赤色のLEDダイヤル部分は白色と青色、ボタン群は緑色と使いわけをいたしました。なんか満足・・・・・・・・・・・・・・・・・・・・・・・・・・・・しかしKじにオーディオのイルミみたいといわれてしまった (^^;ゞ
今回は
てらみさんの知識を沢山拝借しました。ありがとうございます。
